Хангзхоу Оцеан Индустри Цо., Лтд. је један од водећих произвођача и добављача ланаца слободног протока у Кини. Добродошли у велепродајне трајне индустријске ланце и делове за пренос снаге произведене у Кини овде из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.
Хангзхоу Оцеан Индустри ЦО., Лтд. су професионални произвођач и већина наше робе се извози у Европу од 2005.
Наши специјални прикључци и пољопривредни ланци одговарају свим тешким условима рада на фарми. Направљени су од легираног челика отпорног на хабање са премазом против корозије и компатибилни су са прилагођеним прикључцима К, Ф, ЦА за комбајне, тракторе и балирке. Висока затезна чврстоћа за дужи радни век, флексибилни ОЕМ & ОДМ за глобалне велетрговце пољопривредних машина.
Параметар
Већина наших ОЕМ купаца нам шаље цртеж и ми ћемо произвести према њиховом цртежу. Цртеж нам можете послати и-е-поштом, а онда ће наш инжењер понудити помоћ. Ако нема цртежа, узорак је такође ОК. Каталог такође ОК.
Цртежи и подаци о параметрима

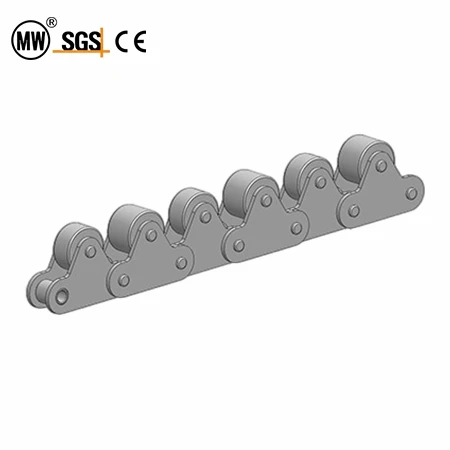

Ланац-слободног протока се односи на ланац чији се темпо кретања може контролисати у складу са захтевима корисника под условом да је брзина кретања ланца константна током рада. Под условом да је брзина кретања ланца константна. брзина транспорта артикала се може подесити према специфичним захтевима употребе.Углавном укључује: ланац са двоструком брзином, ланац транспортера са великим ваљком. ланац транспортера са бочним ваљком, транспортни ланац са посебним ваљком, транспортни ланац са горњим ваљком са кратким кораком, транспортни ланац са горњим ваљком са двоструким кораком. итд.
Користећи-квалитетне материјале и напредну технологију обраде, производ има карактеристике анти-статичности, ниске буке, стабилног и поузданог транспорта итд.
Шематски дијаграм модела израчунавања двоструке брзине типичног ланца са двоструком брзином Пошто се пречник ваљка Д може помножити са пречником ваљка Д, ефекат-повећања брзине ланца двоструке брзине{1}}може да се помножи. Конкретна формула за израчунавање је следећа.
Унесите
в-Брзина кретања плоче алата и транспортованих материјала.
во{0}}Брзина кретања више транспортних ланаца;
Д-Пречник ваљка.
д-Пречник ваљка.
Производи се широко користе у производњи и транспортној опреми као што су кућни апарати, одељење ауто делова и електронски производи.
Параметар
Дупли плус ланци
| ЈБ Ланац бр |
Ланац бр. | Питцх | Роллер димензија |
Пин пречника |
Пин дужина |
Плате димензија |
Тежина по метру |
||||||
| P | d1 мак |
d8 мак |
b1 мин |
b8 мак |
d2 мак |
L мак |
Лц мак |
h2 мак |
T мак |
t мак |
q | ||
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг/м | ||
| БС25-Ц206Б | C2030W | 19.05 | 11.91 | 18.3 | 4.00 | 8.0 | 3.28 | 24.0 | 25.6 | 8.20 | 1.30 | 1.50 | 0.52 |
| БС25-Ц208А | C2040W | 25.40 | 15.88 | 24.6 | 5.70 | 10.3 | 3.96 | 31.0 | 32.8 | 11.70 | 1.50 | 1.50 | 0.79 |
| БС25-Ц210А | C2050W | 31.75 | 19.05 | 30.6 | 7.10 | 13.0 | 5.08 | 39.5 | 41.2 | 15.00 | 2.00 | 2.03 | 1.36 |
| БС25-Ц212А | Ц2060ХВ | 38.10 | 22.23 | 36.6 | 8.50 | 15.5 | 5.94 | 50.3 | 52.8 | 18.00 | 3.00 | 4.00 | 2.24 |
| БС25-Ц216А | C2080W | 50.80 | 28.58 | 49.0 | 11.00 | 21.5 | 7.92 | 66.2 | 70.0 | 24.00 | 4.00 | 4.80 | 4.06 |
| БС30-Ц206Б | 19.05 | 9.00 | 18.3 | 4.50 | 9.1 | 3.28 | 26.3 | 29.6 | 7.28 | 1.30 | 1.50 | 0.50 | |
| БС30-Ц208А | 25.40 | 11.91 | 24.6 | 6.10 | 12.5 | 3.96 | 35.6 | 39.5 | 9.60 | 1.50 | 2.00 | 0.83 | |
| БС30-Ц210А | 31.75 | 14.80 | 30.6 | 7.50 | 15.0 | 5.08 | 43.0 | 47.1 | 12.20 | 2.00 | 2.40 | 1.27 | |
| БС30-Ц212А | 38.10 | 18.00 | 37.0 | 9.75 | 20.0 | 5.94 | 58.1 | 62.7 | 15.00 | 3.00 | 4.00 | 2.14 | |
| БС30-Ц216А | 50.80 | 22.23 | 49.0 | 12.00 | 25.2 | 7.92 | 71.9 | 77.3 | 18.60 | 4.00 | 5.00 | 3.55 | |
Транспортни ланци са ванбродским ваљцима
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Затезна снага |
Просечно затезања снага |
Тежина пер метар |
|||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
Лц мак |
h2 мак |
T мак |
Q мин |
Q0 | q | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кН | кг/м | |
| 40-ПСР | 12.700 | 7.95 | 15.88 | 7.85 | 3.96 | 25.8 | 27.0 | 12.0 | 1.50 | 13.8/3102 | 17.50 | 1.60 |
| *40S | 12.700 | 7.95 | 15.88 | 7.85 | 3.96 | 25.8 | 27.0 | 12.0 | 1.50 | 13.8/3102 | 17.50 | 0.90 |
| 40S-C | 12.700 | 7.95 | 15.88 | 7.85 | 3.96 | 25.8 | 27.0 | 12.0 | 1.50 | 15.2/3417 | 18.20 | 1.65 |
| 50-СР-Ц | 15.875 | 10.16 | 19.05 | 9.40 | 5.08 | 31.8 | 34.0 | 15.1 | 2.03 | 21.8/4900 | 29.40 | 2.40 |
| *60S | 19.050 | 11.91 | 22.23 | 12.57 | 5.94 | 40.0 | 42.5 | 18.0 | 2.42 | 31.8/7227 | 38.10 | 1.90 |
| 60S-C | 19.050 | 11.91 | 22.23 | 12.57 | 5.94 | 40.0 | 42.5 | 18.0 | 2.42 | 31.8/7149 | 38.10 | 3.63 |
| *80S | 25.400 | 15.88 | 28.58 | 15.75 | 7.92 | 51.3 | 54.3 | 24.0 | 3.25 | 56.7/12886 | 69.40 | 3.60 |
| 80S-C | 25.400 | 15.88 | 28.58 | 15.75 | 7.92 | 51.3 | 54.3 | 24.0 | 3.25 | 56.7/12886 | 69.40 | 5.80 |
| Напомена:*значи ваљак направљен од пластике. | ||||||||||||
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Затезна снага |
Просечно затезања снага |
Тежина пер метар |
|||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
Лц мак |
h2 мак |
T мак |
Q мин |
Q0 | q | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кН | кг/м | |
| Ц2040С2-ПСР | 25.40 | 7.95 | 15.88 | 7.85 | 3.96 | 25.8 | 27.0 | 12.0 | 1.50 | 13.8/3137 | 15.2 | 0.99 |
| C2050S | 31.75 | 10.16 | 19.05 | 9.40 | 5.08 | 31.8 | 34.0 | 15.0 | 2.03 | 21.8/4955 | 23.9 | 1.52 |
| Ц2052СФ1 | 31.75 | 19.05 | 27.00 | 9.40 | 5.08 | 35.0 | 37.3 | 15.0 | 2.03 | 21.8/4955 | 23.9 | 3.06 |
| 24БСФ1 | 38.10 | 25.40 | 44.15 | 25.40 | 14.63 | 82.0 | 86.5 | 33.2 | 6.00/4.80 | 160.0/35968 | 176.0 | 15.33 |
| *Ц2060ХС | 38.10 | 11.91 | 22.23 | 12.57 | 5.94 | 44.0 | 46.6 | 18.0 | 3.25 | 31.1/7069 | 34.3 | 1.78 |
| Ц2060СФ7 | 38.10 | 11.91 | 22.23 | 12.57 | 5.94 | 45.5 | 48.0 | 18.0 | 2.42 | 31.1/6991 | 34.3 | 2.92 |
| *Ц2062ХСФ6 | 38.10 | 22.23 | 30.00 | 12.57 | 5.94 | 45.0 | 47.8 | 18.0 | 3.25 | 31.1/6991 | 34.3 | 2.68 |
| Ц2082ХСФ2 | 50.80 | 28.58 | 40.00 | 15.75 | 7.92 | 54.6 | 57.8 | 24.0 | 4.00 | 55.6/12500 | 69.4 | 6.64 |
| *Ц2100ХС-стр | 63.50 | 19.05 | 39.69 | 18.90 | 9.53 | 65.3 | 68.6 | 30.0 | 4.80 | 86.7/19490 | 109.2 | 4.44 |
| Напомена:*значи ваљак направљен од пластике | ||||||||||||
Транспортни ланци са ванбродским ваљцима
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Затезна снага |
Тежина пер метар |
|||||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L1 мак |
L2 мак |
Лц1 мак |
Лц2 мак |
h2 мак |
T мак |
Q мин |
q | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кг/м | |
| *08БСР2Ф1-П | 12.700 | 8.51 | 15.88 | 7.75 | 4.45 | 16.7 | 34.7 | 19.3 | 36.5 | 11.80 | 1.60 | 18.0/4046 | 0.96 |
| 40С2-СР | 12.700 | 7.95 | 15.88 | 7.85 | 3.96 | 16.6 | 35.3 | 18.8 | 37.2 | 12.00 | 1.50 | 14.1/3169 | 1.64 |
| 50СФ1-Ц | 15.875 | 10.16 | 19.05 | 9.40 | 5.08 | 20.7 | 42.8 | 23.3 | 45.0 | 15.09 | 2.03 | 21.8/4900 | 2.41 |
| *50СФ1-П | 15.875 | 10.16 | 19.05 | 9.40 | 5.08 | 20.7 | 42.8 | 23.3 | 45.0 | 15.09 | 2.03 | 21.8/4901 | 1.17 |
| 60S2-C | 19.050 | 11.91 | 22.23 | 12.57 | 5.94 | 25.9 | 54.0 | 28.3 | 56.6 | 18.00 | 2.42 | 31.8/7149 | 3.62 |
| 100S2 | 31.750 | 9.53 | 36.70 | 18.90 | 9.53 | 40.4 | 83.0 | 44.7 | 87.0 | 30.00 | 4.00 | 86.7/49490 | 9.09 |
| 100S2F1 | 31.750 | 19.05 | 39.40 | 18.90 | 9.53 | 40.4 | 83.0 | 44.7 | 86.9 | 30.00 | 4.00 | 86.7/21224 | 8.55 |
| Напомена:*значи ваљак направљен од пластике | |||||||||||||
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Затезна снага |
Тежина пер метар |
|||||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L1 мак |
L2 мак |
Лц1 мак |
Лц2 мак |
h2 мак |
T мак |
Q мин |
q | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кг/м | |
| C2050S2 | 31.75 | 10.16 | 19.05 | 9.40 | 5.08 | / | 42.8 | / | 45.0 | 15.0 | 2.03 | 21.8/4899 | 2.20 |
| *Ц2052СФ2-П25.4 | 31.75 | 19.05 | 25.40 | 9.40 | 5.08 | 20.7 | 49.2 | 23.3 | 51.1 | 15.0 | 2.03 | 21.8/4900 | 1.23 |
| Ц2060ХС-Ц | 38.10 | 11.91 | 30.00 | 12.57 | 5.94 | 29.2 | 57.6 | 31.6 | 59.2 | 18.0 | 3.25 | 31.8/7149 | 3.42 |
| Ц2062ХС-Ц | 38.10 | 22.23 | 30.00 | 12.57 | 5.94 | / | 57.6 | / | 59.2 | 18.0 | 3.25 | 31.8/7149 | 5.97 |
| Ц2062-СР2Ф1 | 38.10 | 22.23 | 30.00 | 12.57 | 5.94 | 25.9 | 53.7 | 28.3 | 55.6 | 18.0 | 2.42 | 31.1/6991 | 2.95 |
| *Ц2062СР2Ф1-ПА6 | 38.10 | 22.23 | 30.50 | 12.57 | 5.94 | 25.9 | 56.0 | 28.3 | 58.5 | 18.0 | 2.42 | 31.1/6991 | 2.35 |
| Напомена:*значи ваљак направљен од пластике | |||||||||||||
Транспортни ланци са великим ваљцима
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Затезна снага |
Аиераге затезања снага |
||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
h2 мак |
t/T мак |
Q мин |
Q0 | |
| мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кН | |
| 08БС-27-П16/Ц16 | 12.70 | 8.51 | 16.0 | 7.75 | 4.45 | 27.0 | 11.8 | 1.60/1.50 | 18.0/4091 | 19.8 |
| 08БС-33-Ц16 | 12.70 | 8.51 | 16.0 | 7.75 | 4.45 | 33.0 | 11.8 | 1.60/1.50 | 18.0/4046 | 19.8 |
| 08БСФ8-27-Ц16 | 12.70 | 8.51 | 16.0 | 7.75 | 4.45 | 27.0 | 11.8 | 1.60/1.50 | 18.0/4046 | 19.8 |
| 12БС | 19.05 | 12.07 | 28.0 | 11.68 | 5.72 | 45.0 | 16.0 | 1.85 | 28.9/6568 | 31.7 |
| 12БС-40-П28/Ц28 | 19.05 | 12.07 | 28.0 | 11.68 | 5.72 | 40.0 | 16.0 | 1.85 | 29.0/6591 | 31.7 |
| 12БС-43-П26/Ц26 | 19.05 | 12.07 | 26.0 | 11.68 | 5.72 | 43.0 | 16.0 | 1.85 | 29.0/6591 | 31.7 |
| 12БС-43-П28/Ц28 | 19.05 | 12.07 | 28.0 | 11.68 | 5.72 | 43.0 | 16.0 | 1.85 | 29.0/6591 | 31.7 |
| 12БС-48-П24/Ц24 | 19.05 | 12.07 | 24.0 | 11.68 | 5.72 | 48.0 | 16.0 | 1.85 | 29.0/6591 | 31.7 |
| 12БС-48-П26/Ц26 | 19.05 | 12.07 | 26.0 | 11.68 | 5.72 | 48.0 | 16.0 | 1.85 | 29.0/6591 | 31.7 |
| 12БС-48-П28/Ц28 | 19.05 | 12.07 | 28.0 | 11.68 | 5.72 | 48.0 | 16.0 | 1.85 | 29.0/6591 | 31.7 |
| 12БС-58-П28/Ц28 | 19.05 | 12.70 | 28.0 | 11.68 | 5.72 | 58.0 | 16.0 | 1.85 | 29.0/6591 | 31.7 |
| 16БС-65-П38/Ц38 | 25.40 | 15.88 | 38.0 | 17.02 | 8.28 | 65.0 | 21.0 | 4.15/3.10 | 60.0/13636 | 72.8 |
| 100СФ1-85-Ц45 | 31.75 | 19.05 | 45.0 | 25.50 | 9.53 | 85.0 | 30.0 | 4.00 | 86.7/19490 | 104.0 |
| 212БС-43-П48 | 38.10 | 12.07 | 48.0 | 11.68 | 5.72 | 43.0 | 16.0 | 1.85 | 28.9/6568 | 31.7 |
| Напомена: П значи ваљак направљен од пластике, Ц значи ваљак направљен од челика. | ||||||||||
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Прилог димензија |
Затезна снага |
||||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
h2 мак |
t/T мак |
h4 | G | W | Q мин |
|
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | |
| 12БСФ5-40-Ц28 | 19.05 | 12.07 | 28.0 | 11.40 | 5.72 | 40.0 | 16.0 | 1.85 | 10.0 | 8.4 | 15.0 | 29.0/6519 |
| 12БСФ5-43-Ц26 | 19.05 | 12.07 | 26.0 | 11.40 | 5.72 | 43.0 | 16.0 | 1.85 | 10.0 | 8.4 | 15.0 | 29.0/6519 |
| 12БСФ5-43-П28/Ц28 | 19.05 | 12.07 | 28.0 | 11.40 | 5.72 | 43.0 | 16.0 | 1.85 | 10.0 | 10.5 | 15.0 | 29.0/6519 |
| 12БСФ5-48-Ц24 | 19.05 | 12.07 | 24.0 | 11.40 | 5.72 | 48.0 | 16.0 | 1.85 | 10.0 | 8.4 | 13.5 | 29.0/6519 |
| 12БСФ8-40-Ц28 | 19.05 | 12.07 | 28.0 | 11.40 | 5.72 | 40.0 | 16.0 | 1.85 | 10.0 | 8.0 | 15.0 | 29.0/6519 |
| 16БСФ2-65-Ц38 | 25.40 | 15.88 | 38.5 | 17.02 | 8.28 | 65.0 | 21.0 | 4.15/3.10 | 16.5 | 12.0 | 24.0 | 60.0/13636 |
| Напомена: П значи ваљак направљен од пластике, Ц значи ваљак направљен од челика. | ||||||||||||
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Затезна снага |
Просечно затезања снага |
||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
h2 мак |
t/T мак |
Q мин |
Q0 | |
| мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кН | |
| 16БС-65-Ц24 | 25.4 | 15.88 | 24.0 | 17.02 | 8.28 | 65.0 | 21.0 | 4.15/3.10 | 60.0/13636 | 72.8 |
| 208БС-35-Ц24 | 25.4 | 12.00 | 24.0 | 7.75 | 4.45 | 35.0 | 11.8 | 1.60 | 18.0/4091 | 19.8 |
| *208БСФ1-35-П24 | 25.4 | 12.00 | 24.0 | 7.75 | 4.45 | 35.0 | 11.8 | 1.60 | 18.0/4091 | 19.8 |
| 212БС-48-Ц28 | 38.1 | 12.07 | 28.0 | 11.68 | 5.72 | 48.0 | 16.0 | 1.85 | 28.9/6568 | 31.7 |
| 212БСФ2 | 38.1 | 12.07 | 28.0 | 11.68 | 5.72 | 43.0 | 16.0 | 1.85 | 28.9/6568 | 31.7 |
| 212БСФ3 | 38.1 | 12.07 | 28.0 | 11.68 | 5.72 | 48.0 | 16.0 | 1.85 | 28.9/6568 | 31.7 |
| *212БСФ4 | 38.1 | 12.07 | 24.0 | 11.68 | 5.72 | 48.0 | 16.0 | 1.85 | 28.9/6568 | 31.7 |
| 212БСФ4-48-Ц24 | 38.1 | 12.07 | 24.0 | 11.68 | 5.72 | 48.0 | 16.0 | 2.03 | 32.0/7194 | 35.2 |
| 212БСФ5-43-Ц28 | 38.1 | 12.07 | 28.0 | 11.68 | 5.72 | 43.0 | 16.0 | 1.85 | 28.9/6568 | 31.7 |
| *216БС-65-П50 | 50.8 | 15.88 | 50.0 | 17.02 | 8.28 | 65.0 | 21.0 | 4.15/3.10 | 60.0/13636 | 72.8 |
| 216БС-65-Ц38.5 | 50.8 | 15.88 | 38.5 | 17.02 | 8.28 | 65.0 | 21.0 | 4.15/3.10 | 60.0/13636 | 72.8 |
| 216БС-65-Ц40 | 50.8 | 15.88 | 40.0 | 17.02 | 8.28 | 65.0 | 21.0 | 4.15/3.10 | 60.0/13636 | 72.8 |
| 63ПС | 63.0 | 40.00 | 50.0 | 24.50 | 14.00 | 91.5 | 35.0 | 5.10 | 90.0/20232 | 135.0 |
| 63ПСФ1 | 63.0 | 38.00 | 46.0 | 21.60 | 12.00 | 84.0 | 30.0 | 4.00 | 66.6/15000 | 85.0 |
| Напомена:*значи ваљак направљен од пластике. | ||||||||||
Транспортни ланци кратког корака са горњим ваљцима
| Цхиан Но. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Прилог димензија |
Затезна снага |
Тежина пер метар |
|||||
| P | d1 мак |
d3 мак |
b1 мин |
d2 мак |
L1 мак |
L2 мак |
L3 мак |
L4 мак |
G | C | Q мин |
q | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кг/м | |
| 40-1-1ЛТР | 12.700 | 7.95 | 11.00 | 7.85 | 3.96 | 13.50 | 16.60 | 17.80 | 18.80 | 9.5 | 12.7 | 14.1/3250 | 1.44 |
| 50-1-1ЛТР | 15.875 | 10.16 | 15.00 | 9.40 | 5.08 | 16.50 | 20.70 | 22.20 | 23.30 | 12.7 | 15.9 | 22.2/4991 | 2.30 |
| 50-1ЛТРФ1 | 15.875 | 19.05 | 19.05 | 9.40 | 5.08 | 16.50 | 20.70 | 22.20 | - | 12.7 | 15.9 | 22.2/4991 | 1.96 |
| 50-1ЛТРФ2 | 15.875 | 10.16 | 18.00 | 9.40 | 5.08 | 16.50 | 20.70 | 22.20 | - | 12.7 | 15.9 | 22.2/4991 | 1.90 |
| 50-1ЛТРФ4 | 15.875 | 10.16 | 19.00 | 9.40 | 5.08 | - | 20.70 | 22.20 | 23.30 | 12.7 | 15.9 | 22.2/4991 | 2.28 |
| 60-1-1ЛТР | 19.050 | 11.91 | 18.00 | 12.57 | 5.94 | 21.00 | 25.90 | 27.70 | 28.30 | 15.9 | 18.3 | 31.8/7227 | 3.40 |
| 80-1-1ЛТР | 25.400 | 15.88 | 24.00 | 15.75 | 7.92 | 26.20 | 32.70 | 35.00 | 36.50 | 19.1 | 24.6 | 56.7/12746 | 5.90 |
| 80-1ЛТРФ1 | 25.400 | 15.88 | 25.58 | 15.75 | 7.92 | 26.20 | 32.70 | - | 36.50 | 19.1 | 24.6 | 56.7/12746 | 4.42 |
| 100-1-1ЛТР | 31.750 | 19.05 | 30.00 | 18.90 | 9.53 | 32.30 | 40.40 | 44.70 | 44.70 | 25.4 | 31.8 | 88.5/20114 | 8.90 |
Двоструки транспортни ланци са горњим ваљцима
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Прилог димензија |
Затезна снага |
Тежина пер метар |
|||||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L1 мак |
L2 мак |
L3 мак |
L4 мак |
C | d3 | Q мин |
q | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кг/м | |
| Ц2040-1ЛТР | 25.40 | 7.95 | 15.88 | 7.85 | 3.96 | 13.50 | 16.6 | 17.8 | 18.8 | 12.7 | 3.96 | 14.1/3205 | 1.31 |
| Ц2040-1ЛТРФ2 | 25.40 | 7.95 | 15.88 | 7.85 | 3.96 | 13.50 | 16.6 | 17.8 | 18.8 | 15.0 | 3.96 | 14.1/3205 | 1.24 |
| Ц2040-1ЛТРФ3 | 25.40 | 7.95 | 15.88 | 7.85 | 3.96 | 13.50 | 16.6 | 17.8 | 18.8 | 15.0 | 3.96 | 10.0/2248 | 1.12 |
| Ц2050-1ЛТР | 31.75 | 10.16 | 19.05 | 9.40 | 5.08 | 16.50 | 20.7 | 22.2 | 23.3 | 15.9 | 5.08 | 22.2/5045 | 2.03 |
| Ц2050-1ЛТРФ3 | 31.75 | 10.16 | 19.05 | 9.40 | 5.08 | 16.50 | 20.7 | 22.2 | 23.3 | 19.0 | 5.08 | 22.2/5045 | 1.91 |
| Ц2060-1ЛТР | 38.10 | 11.91 | 22.23 | 12.57 | 5.94 | 20.70 | 25.9 | 27.5 | 27.5 | 23.0 | 5.94 | 31.8/7227 | 2.89 |
| Ц2060-1ЛТРФ6 | 38.10 | 11.91 | 22.23 | 15.57 | 5.94 | 21.00 | 25.9 | 27.7 | 28.3 | 23.0 | 5.94 | 31.8/7227 | 2.80 |
| Ц2060Х-1ЛТРФ7 | 38.10 | 5.94 | 28.00 | 12.57 | 5.94 | 22.40 | 29.2 | 31.6 | - | 18.3 | 5.94 | 31.1/6991 | 1.61 |
| Ц2080-1ЛТР | 50.80 | 15.88 | 28.58 | 15.75 | 7.92 | 26.20 | 32.7 | 35.0 | 36.5 | 29.0 | 11.50 | 56.7/12886 | 4.54 |
| Ц2080Х-1ЛТР | 50.80 | 15.88 | 28.55 | 15.75 | 7.92 | 29.28 | 36.2 | 38.9 | 41.6 | 29.0 | 11.10 | 55.6/12499 | 5.50 |
| Ц2100-1ЛТР | 63.50 | 19.05 | 39.67 | 18.90 | 9.53 | 32.30 | 40.4 | 44.7 | 44.7 | 35.4 | 14.50 | 88.5/20114 | 7.72 |
| Ц2100-1ЛТРФ2 | 63.50 | 19.05 | 39.67 | 18.90 | 9.53 | 32.30 | 40.4 | 44.7 | 44.7 | 31.8 | 9.53 | 88.5/20114 | 7.42 |
Транспортни ланци са специјалним ваљцима
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Попречно питцх |
Затезна снага |
Просечно затезања снага |
||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
h2 мак |
T мак |
Пт | Q мин |
Q0 | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кН | |
| 12БС3-40-Ц27/П27 | 19.05 | 12.07 | 27.0 | 11.68 | 5.72 | 40.0 | 16.0 | 1.85 | 27.0 | 29.0/6519 | 34.8 |
| 12БС3Ф1-48-Ц26 | 19.05 | 12.07 | 26.0 | 11.40 | 5.72 | 48.0 | 16.0 | 1.85 | 31.7 | 29.0/6519 | 34.8 |
| Напомена: П значи ваљак направљен од пластике, Ц значи ваљак направљен од челика | |||||||||||
| Ланац бр. | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Попречно питцх |
Затезна снага |
Просечно затезања снага |
||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
h2 мак |
t/T мак |
Пт | Q мин |
Q0 | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кН | |
| 24БФ28-ПА6 | 38.100 | 25.40 | 55.00 | 25.40 | 14.63 | 156.80 | 33.20 | 6.0/4.8 | 103.0 | 280.0/62944 | 308.0 |
| 24БСФ2-2 | 38.100 | 25.40 | 55.00 | 25.40 | 14.63 | 156.80 | 33.20 | 6.0/4.8 | 102.8 | 280.0/62944 | 308.0 |
| Напомена: П значи ваљак направљен од пластике, Ц значи ваљак направљен од челика | |||||||||||
| Ланац бр | Питцх | Роллер пречника |
Ширина између унутрашње плоче |
Пин пречника |
Пин дужина |
Плате димензија |
Попречно питцх |
Затезна снага |
Просечно затезања снага |
Тип | ||
| P | d1 мак |
d8 мак |
b1 мин |
d2 мак |
L мак |
h2 мак |
t/T мак |
Пт | Q мин |
Q0 | ||
| мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/лбф | кН | ||
| 06БФ52-Ц14.5/П14.5 | 9.525 | 6.35 | 14.50 | 5.72 | 3.28 | 33.5 | 8.2 | 1.30 | 10.24 | 14.0/3147 | 16.1 | B |
| 06БС-3-Ц15/П15 | 9.525 | 6.35 | 15.00 | 5.72 | 3.28 | 33.5 | 8.2 | 1.30 | 10.24 | 16.9/3841 | 18.7 | B |
| А06БФ3С-3-Ц15/П15 | 9.525 | 6.35 | 15.00 | 5.72 | 3.28 | 33.5 | 8.4 | 1.30 | 10.24 | 16.9/3841 | 18.7 | B |
| 08БС-3-45-Ц16 | 12.700 | 8.51 | 16.00 | 7.75 | 4.45 | 45.1 | 11.8 | 1.60 | 13.92 | 32.0/7273 | 38.7 | A |
| 08БС-3-45-Ц17 | 12.700 | 8.51 | 17.00 | 7.75 | 4.45 | 45.1 | 11.8 | 1.60 | 13.92 | 32.0/7273 | 38.7 | A |
| 08БС-3-45-Ц20 | 12.700 | 8.51 | 20.00 | 7.75 | 4.45 | 45.1 | 11.8 | 1.60 | 13.92 | 32.0/7273 | 38.7 | A |
| 08БСФ1-3-45-Ц17 | 12.700 | 8.51 | 17.00 | 7.75 | 4.45 | 45.5 | 11.8 | 1.60 | 14.23 | 32.0/7273 | 38.7 | A |
| 08БСФ6-3-45-Ц20 | 12.700 | 8.51 | 20.00 | 7.75 | 4.45 | 45.1 | 11.8 | 1.60 | 13.92 | 32.0/7273 | 38.7 | B |
| 12АФ107-3-71-Ц28 | 19.050 | 11.91 | 28.58 | 12.57 | 5.94 | 71.5 | 18.0 | 2.42 | 22.78 | 62.6/14072 | 72.0 | C |
| 12АФ122-2 | 19.050 | 11.91 | 28.00 | 12.57 | 5.94 | 65.3 | 18.0 | 2.42 | 19.60 | 62.3/14005 | 71.6 | B |
| 12АФ127-3-П29 | 19.050 | 11.91 | 29.00 | 12.70 | 5.94 | 71.5 | 18.0 | 2.42 | 22.80 | 62.6/14072 | 72.0 | B |
| 12АФ90-3-71-Ц28 | 19.050 | 11.91 | 28.58 | 12.57 | 5.94 | 71.5 | 18.0 | 2.42 | 22.78 | 62.6/14072 | 72.0 | B |
| 12АСФ1-3-62-Ц26 | 19.050 | 11.91 | 25.90 | 12.57 | 5.94 | 62.0 | 18.0 | 2.42 | 17.87 | 62.6/14072 | 72.0 | A |
| 12АСФ2-3-81-П28.4 | 19.050 | 11.91 | 28.40 | 12.57 | 5.94 | 81.0 | 18.0 | 2.42 | 27.42 | 62.6/14072 | 72.0 | B |
| 12БФ45-3-Ц28/П28 | 19.050 | 12.07 | 28.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 57.8/12993 | 66.5 | B |
| 12БС-3-62-Ц24 | 19.050 | 12.07 | 24.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 57.8/12993 | 66.5 | A |
| 12БС-3-62-Ц26 | 19.050 | 12.07 | 26.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 57.8/12993 | 66.5 | A |
| 12БС-3-62-Ц28/П28 | 19.050 | 12.07 | 28.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 57.8/12993 | 66.5 | A |
| 12БС-3-62-Ц31 | 19.050 | 12.07 | 31.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 57.8/12993 | 66.5 | B |
| 12БСФ10-3-62-Ц26 | 19.050 | 12.07 | 26.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 86.7/19705 | 101.8 | C |
| 12БСФ10-3-62-Ц28 | 19.050 | 12.07 | 28.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 86.7/19705 | 101.8 | C |
| 16СБ-3-100-Ц38 | 25.400 | 15.88 | 38.50 | 17.02 | 8.28 | 99.8 | 21.0 | 4.15/3.10 | 31.88 | 160.0/35968 | 184.0 | C |
| Ц212БСФ1-3-62-Ц32 | 38.100 | 12.07 | 32.00 | 11.68 | 5.72 | 61.5 | 16.0 | 1.85 | 19.46 | 57.8/12993 | 66.5 | B |
| Ц2082ХФ80-2-ПА6 | 50.800 | 28.58 | 45.00 | 15.75 | 7.92 | 108.0 | 24.0 | 4.00 | 35.65 | 94.0/21131 | 108.1 | C |
| Напомена: П значи ваљак направљен од пластике, Ц значи ваљак направљен од челика. | ||||||||||||
ФАК
П: Коју јединствену функцију пружају ланци слободног протока?
О: Унутрашњи ваљци омогућавају производима да клизе независно за складиштење у баферу.
П: Да ли овај ланац штеди енергију током дужег-радња?
О: Дизајн ваљка са ниским{0}}трењем ефикасно смањује радни отпор.
П: Да ли сте трговачка компанија или произвођач?
О: Ми смо фабрика.
П: Колико дуго траје ваше време испоруке и испоруке?
О: 1. Узорак времена испоруке{1}}: обично 10 радних дана.
2. Времена производње{1}}: 20-40 радних дана након што добијете депозит.
Popularne oznake: ланци слободног протока, произвођачи ланаца слободног протока у Кини, добављачи, фабрика
