Хангзхоу Оцеан Индустри Цо., Лтд. је један од водећих произвођача и добављача спојница типа ел-ел у Кини. Добродошли у велепродајне трајне индустријске ланце и делове за пренос снаге произведене у Кини овде из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.

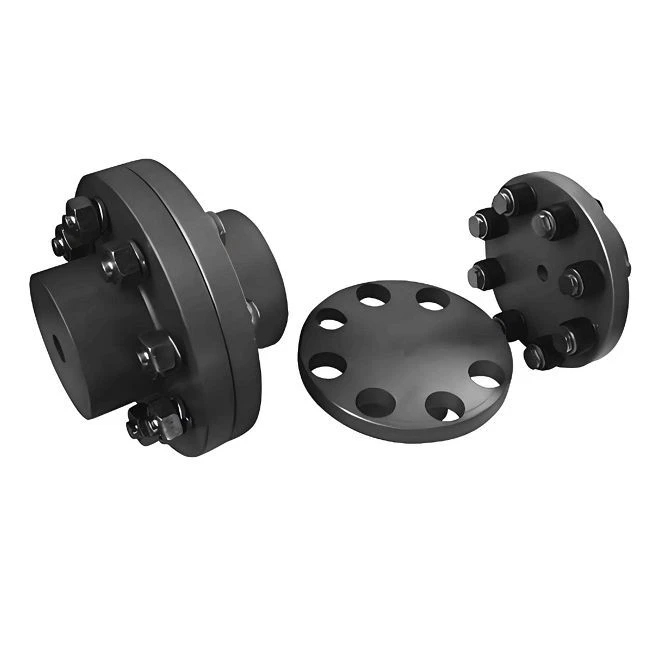

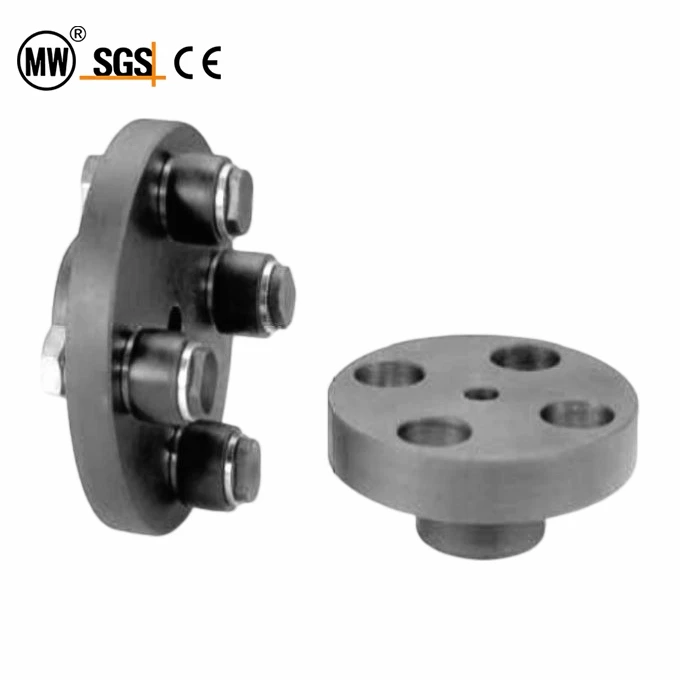

Спојница типа ЕЛ/ЕЛС је веома флексибилан конектор дизајниран за машине са неуједначеним карактеристикама обртног момента или значајним аксијалним неусклађеностима. Ове спојнице су идеално прикладне за апликације које захтевају висок ниво торзионе крутости и пригушења.
Карактеристике производа: Спојнице типа ЕЛ/ЕЛС имају изузетну торзиону флексибилност, ефикасно елиминишући феномен торзионог одскока; Захваљујући ниској торзионој крутости и капацитету пригушења, оптимални су за машине са неравномерном расподелом обртног момента; Нудећи прикључке осовина-на-или прирубница-на-вратило, можемо да прилагодимо и друге типове прикључака како би задовољили специфичне захтеве купаца, чинећи их погодним за низ индустријских подешавања, укључујући очување воде, хидроенергију, нову енергију, металургију и заштиту животне средине.
Параметар
Асортиман производа
| Стандарди | Врста серије | Опсег величина |
| АНСИ | ЕЛ | ЕЛ 35-ЕЛ 315 |
| ЕЛС | ЕЛ С44-ЕЛ С250 | |
| ДИН | ЕЛ | ЕЛ 90-ЕЛ 800 |
| ЕЛС | ЕЛ С112-ЕЛ С630 |
АНСИ

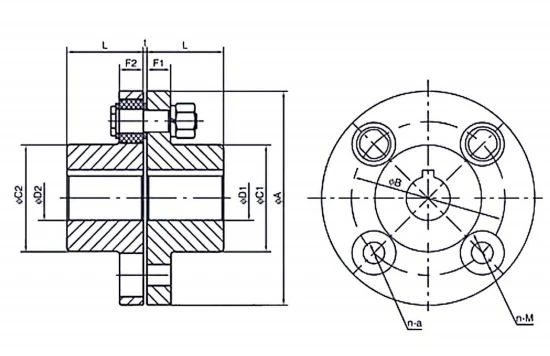

ЕЛ
| Каталог | Фундаментал Дименсионс | Боре | Макс. обртни момент (ин-Лб) | Максимални број обртаја (р/пм) | Број вијака (н) | Вт Лбс | ||||||||||
| A | L | B | a | M | C | F | Пилот Боре | Мак Боре | ||||||||
| C1 | C2 | F1 | F2 | |||||||||||||
| ЕЛ-35 | 39/16 | 11/8 | 23/8 | 5/16 | 3/4 | 0.118 | 17/16 | 9/16 | - | 3/4 | 133 | 4000 | 4 | 2.8 | ||
| ЕЛ-40 | 4 | 17/16 | 25/8 | 3/8 | 7/8 | 0.118 | 111/16 | 5/8 | - | 1 | 257 | 4000 | 4 | 4.1 | ||
| ЕЛ-44 | 43/8 | 19/16 | 215/16 | 3/8 | 7/8 | 0.118 | 2 | 5/8 | - | 11/8 | 292 | 4000 | 4 | 5.4 | ||
| ЕЛ-50 | 5 | 13/4 | 33/8 | 9/16 | 11/4 | 0.118 | 23/16 | 2 | 11/16 | - | 11/8 | 646 | 4000 | 4 | 7.4 | |
| ЕЛ-55 | 51/2 | 2 | 4 | 9/16 | 11/4 | 0.118 | 213/16 | 21/2 | 11/16 | - | 13/8 | 1151 | 4000 | 6 | 10.0 | |
| ЕЛ-63 | 63/8 | 23/16 | 41/2 | 9/16 | 11/4 | 0.118 | 31/8 | 11/16 | - | 13/4 | 1770 | 4000 | 8 | 13.8 | ||
| ЕЛ-71 | 71/8 | 21/2 | 53/16 | 9/16 | 11/4 | 0.118 | 31/2 | 11/16 | - | 2 | 2036 | 3500 | 8 | 18.5 | ||
| ЕЛ-79 | 77/8 | 213/16 | 511/16 | 3/4 | 15/8 | 0.157 | 4 | 7/8 | 11/16 | 23/16 | 3894 | 3200 | 8 | 28.7 | ||
| ЕЛ-88 | 87/8 | 31/8 | 65/8 | 3/4 | 15/8 | 0.157 | 43/8 | 7/8 | 11/16 | 21/2 | 4514 | 2850 | 8 | 37.3 | ||
| ЕЛ-100 | 10 | 31/2 | 71/16 | 1 | 2 | 0.157 | 5 | 11/8 | 3/4 | 213/16 | 7524 | 2550 | 8 | 54.8 | ||
| ЕЛ-110 | 11 | 4 | 71/8 | 11/8 | 21/4 | 0.157 | 51/2 | 11/8 | 19/16 | 13/16 | 31/8 | 13275 | 2300 | 8 | 77.1 | |
| ЕЛ-124 | 123/8 | 43/8 | 93/8 | 11/8 | 21/4 | 0.157 | 61/4 | 11/8 | 19/16 | 11/4 | 31/2 | 19470 | 2050 | 10 | 104 | |
| ЕЛ-140 | 14 | 5 | 101/4 | 17/16 | 27/8 | 0.197 | 71/16 | 17/16 | 23/16 | 11/4 | 4 | 30975 | 1800 | 8 | 163 | |
| ЕЛ-158 | 153/4 | 5 | 117/8 | 17/16 | 27/8 | 0.197 | 77/8 | 17/16 | 23/16 | 2 | 45/16 | 44250 | 1600 | 10 | 206 | |
| ЕЛ-180 | 173/4 | 51/2 | 14 | 17/16 | 27/8 | 0.197 | 87/8 | 17/16 | 23/16 | 23/8 | 5 | 62835 | 1400 | 12 | 272 | |
| ЕЛ-220 | 22 | 61/4 | 173/4 | 17/16 | 27/8 | 0.197 | 10 | 17/16 | 23/16 | 31/8 | 51/2 | 88500 | 1150 | 14 | 426 | |
| ЕЛ-250 | 247/8 | 71/16 | 207/8 | 17/16 | 27/8 | 0.197 | 11 | 17/16 | 23/16 | 31/2 | 63/8 | 141600 | 1000 | 18 | 559 | |
| ЕЛ-280 | 28 | 813/16 | 235/8 | 17/16 | 27/8 | 0.197 | 123/8 | 23/16 | 45/16 | 71/16 | 221250 | 900 | 24 | 876 | ||
| ЕЛ-281 | 28 | 97/8 | 227/8 | 13/4 | 37/16 | 0.276 | 14 | 31/8 | 411/16 | 77/8 | 300900 | 900 | 20 | 1212 | ||
| ЕЛ-315 | 311/2 | 107/16 | 263/8 | 13/4 | 37/16 | 0.276 | 143/4 | 31/8 | 51/8 | 81/4 | 398250 | 800 | 22 | 1536 | ||

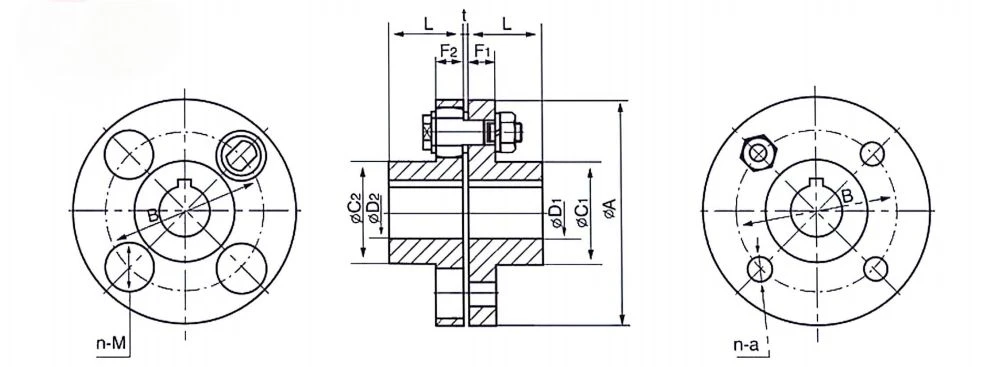

ЕЛС
| Каталог | Фундаментал Дименсионс | Боре | Макс. обртни момент (ин-Лб) | Максимални број обртаја (о/мин) | вијци (н) | Вт Лбс | ||||||||||
| A | L | B | a | M | t | C | F | Пилот | Макс | |||||||
| C1 | C2 | F1 | F2 | |||||||||||||
| ЕЛС-44 | 43/8 | 19/16 | 215/16 | 3/8 | 7/8 | 0.118 | 2 | 5/8 | 1/2 | 13/16 | 292 | 6000 | 4 | 5.7 | ||
| ЕЛС-50 | 5 | 13/4 | 33/8 | 9/16 | 11/4 | 0.118 | 23/16 | 2 | 11/16 | 1/2 | 13/8 | 646 | 6000 | 4 | 7.8 | |
| ЕЛС-55 | 51/2 | 2 | 4 | 9/16 | 11/4 | 0.118 | 213/16 | 21/2 | 11/16 | 1/2 | 11/2 | 1151 | 6000 | 6 | 10.4 | |
| ЕЛС-63 | 63/8 | 23/16 | 41/2 | 9/16 | 11/4 | 0.118 | 31/8 | 11/16 | 9/16 | 17/8 | 1770 | 6000 | 8 | 14.4 | ||
| ЕЛС-71 | 71/8 | 21/2 | 53/16 | 9/16 | 11/4 | 0.118 | 31/2 | 11/16 | 9/16 | 21/8 | 2036 | 5250 | 8 | 19.0 | ||
| ЕЛС-79 | 77/8 | 213/16 | 511/16 | 3/4 | 15/8 | 0.157 | 4 | 7/8 | 11/16 | 23/8 | 3894 | 4800 | 8 | 29.7 | ||
| ЕЛС-88 | 87/8 | 31/8 | 65/8 | 3/4 | 15/8 | 0.157 | 43/8 | 7/8 | 11/16 | 23/4 | 4514 | 4300 | 8 | 37.9 | ||
| ЕЛС-100 | 10 | 31/2 | 71/16 | 1 | 2 | 0.157 | 5 | 11/8 | 3/4 | 215/16 | 7523 | 3800 | 8 | 57.3 | ||
| ЕЛС-110 | 11 | 4 | 77/8 | 11/8 | 21/4 | 0.157 | 51/2 | 11/8 | 19/16 | 13/16 | 35/16 | 13275 | 3450 | 8 | 80.2 | |
| ЕЛС-124 | 123/8 | 43/8 | 93/8 | 11/8 | 21/4 | 0.157 | 61/4 | 11/8 | 19/16 | 11/4 | 4 | 19470 | 3050 | 10 | 106 | |
| ЕЛС-140 | 14 | 5 | 101/4 | 17/16 | 27/8 | 0.197 | 71/16 | 17/16 | 23/16 | 11/4 | 45/16 | 30975 | 2700 | 8 | 168 | |
| ЕЛС-158 | 153/4 | 5 | 117/8 | 17/16 | 27/8 | 0.197 | 77/8 | 17/16 | 23/16 | 2 | 5 | 44250 | 2400 | 10 | 210 | |
| ЕЛС-180 | 173/4 | 51/2 | 14 | 17/16 | 27/8 | 0.197 | 87/8 | 17/16 | 23/16 | 23/8 | 51/2 | 62835 | 2150 | 12 | 278 | |
| ЕЛС-220 | 22 | 61/4 | 173/4 | 17/16 | 27/8 | 0.197 | 10 | 17/16 | 23/16 | 31/8 | 57/8 | 88500 | 1700 | 14 | 445 | |
| ЕЛС-250 | 247/8 | 71/16 | 207/8 | 17/16 | 27/8 | 0.197 | 11 | 17/16 | 23/16 | 31/2 | 65/8 | 141600 | 1500 | 18 | 585 | |
Концептуални дијаграми за грешку инсталације
| Каталог | Грешка ексцентричности (ин.) | Грешка угаоности (степен) | Грешка пуштања{0}}краја осовине (ин.) |
| ЕЛ90-125 | 0.004 | 0.17 | 士0.083 |
| ЕЛ140-180 | 0.008 | 0.17 | 士0.083 |
| ЕЛ200-250 | 士0.110 | ||
| ЕЛ280-315 | 0.012 | 0.17 | 士0.110 |
| ЕЛ355-710 | 士0.138 | ||
| ЕЛ711-800 | 士0.193 |
ДИН
ЕЛ
| Каталог | Фундаменталне димензије | Боре | Болтс | Макс. обртни момент (Нм) | Максимални број обртаја н (о/мин) | Момент инерције (кг.㎠) | Г (кг) | |||||||||||
| A | B | C1 | C2 | M | a | L | t | F1 | F2 | Пилот | Макс | Величине | Кол | |||||
| ЕЛ-90 ЕЛ-100 ЕЛ-112 ЕЛ-125 ЕЛ-140 |
90 100 112 125 140 |
60 67 75 85 100 |
35.5 42.5 50 56 71 |
35.5 42.5 50 50 63 |
19 23 23 32 32 |
8 10 10 14 14 |
28 35.5 40 45 50 |
3 3 3 3 3 |
14 16 16 18 18 |
- - - - - |
20 25 28 32 38 |
M8 | 4 | 15 | 4000 | 13 | 1.37 | |
| M10 | 4 | 29 | 4000 | 24 | 2.00 | |||||||||||||
| M10 | 4 | 33 | 4000 | 38 | 2.64 | |||||||||||||
| M12 | 4 | 73 | 4000 | 65 | 3.59 | |||||||||||||
| M12 | 6 | 130 | 4000 | 110 | 4.88 | |||||||||||||
| ЕЛ-160 ЕЛ-180 ЕЛ-200 ЕЛ-224 ЕЛ-250 |
160 180 200 224 250 |
115 132 145 170 180 |
80 90 100 112 125 |
32 32 41 41 51 |
14 14 20 20 25 |
56 63 71 80 90 |
3 3 4 4 4 |
18 18 22.4 22.4 28 |
- - 18 18 20 |
45 50 56 63 71 |
M12 | 8 | 200 | 4000 | 190 | 6.70 | ||
| M12 | 8 | 230 | 3500 | 300 | 8.98 | |||||||||||||
| M20 | 8 | 440 | 3200 | 600 | 13.90 | |||||||||||||
| M20 | 8 | 510 | 2850 | 960 | 18.10 | |||||||||||||
| M24 | 8 | 850 | 2550 | 1800 | 26.60 | |||||||||||||
| ЕЛ-280 ЕЛ-315 ЕЛ-355 ЕЛ-400 ЕЛ-450 |
280 315 355 400 450 |
200 236 260 300 355 |
140 160 180 200 224 |
57 57 72 72 72 |
28 28 35.5 35.5 35.5 |
100 112 125 125 140 |
4 4 5 5 5 |
28 28 35.5 35.5 35.5 |
40 40 56 56 56 |
30 32 32 50 60 |
80 90 100 110 125 |
M24 | 8 | 1500 | 2300 | 3200 | 37.40 | |
| M24 | 10 | 2200 | 2050 | 5300 | 50.30 | |||||||||||||
| M30 | 8 | 3500 | 1800 | 11000 | 79.20 | |||||||||||||
| M30 | 10 | 5000 | 1600 | 18000 | 100.00 | |||||||||||||
| M30 | 12 | 7100 | 1400 | 29000 | 132.00 | |||||||||||||
| ЕЛ-560 ЕЛ-630 ЕЛ-710 ЕЛ-711 ЕЛ-800 |
560 630 710 710 800 |
450 530 600 580 670 |
250 280 315 355 375 |
72 72 72 87 87 |
35.5 35.5 35.5 45 45 |
160 180 224 250 265 |
5 5 5 7 7 |
35.5 35.5 |
56 56 |
80 90 110 120 130 |
140 160 180 200 210 |
M30 M30 M30 M42 M42 |
14 18 24 20 22 |
10000 16000 25000 34000 45000 |
1150 1000 900 900 800 |
68000 110000 220000 320000 510000 |
207.00 271.00 425.00 588.00 745.00 |
|
| 56 80 80 |
||||||||||||||||||
ЕЛС
| Каталог | Фундаментал Дименсионс | Боре | Болтс | Макс. обртни момент (Нм) | Максимални број обртаја н (о/мин) | Момент инерције (кг.㎠) | Г (кг) | |||||||||||
| A | B | C1 | C2 | M | a | L | t | F1 | F2 | Пилот | Макс | Величине | Кол | |||||
| ЕЛС-112 ЕЛС-125 ЕЛС-140 ЕЛС-160 ЕЛС-180 |
112 125 140 160 180 |
75 85 100 115 132 |
50 56 71 80 90 |
50 50 63 80 90 |
23 32 32 32 32 |
10 14 14 14 14 |
40 45 50 56 63 |
3 3 3 3 3 |
16 18 18 18 18 |
13 13 13 14 14 |
30 30 38 48 55 |
M10 M12 M12 M12 M12 |
4 4 6 8 8 |
33 73 130 200 230 |
6000 6000 6000 6000 5250 |
41 69 110 200 320 |
2.78 3.76 5.06 6.98 9.23 |
|
| ЕЛС-200 ЕЛС-224 ЕЛС-250 ЕЛС-280 ЕЛС-315 |
200 224 250 280 315 |
145 170 180 200 236 |
100 112 125 140 160 |
41 41 51 57 57 |
20 20 25 28 28 |
71 80 90 100 112 |
4 4 4 4 4 |
22.4 22.4 28 |
18 18 20 30 32 |
65 70 75 85 100 |
M20 M20 M24 M24 M24 |
8 8 8 8 10 |
440 510 850 1500 2200 |
4800 4300 3800 3450 3050 |
6401 1001 900 3400 5600 |
14.4 18.4 27.8 38.9 51.2 |
||
| 28 28 |
40 40 |
|||||||||||||||||
| ЕЛС-355 ЕЛС-400 ЕЛС-450 ЕЛС-560 ЕЛС-630 |
355 400 450 560 630 |
260 300 355 450 530 |
180 200 224 250 280 |
72 72 72 72 72 |
35.5 35.5 35.5 35.5 35.5 |
125 125 140 160 180 |
5 5 5 5 5 |
35.5 35.5 35.5 35.5 35.5 |
56 56 56 56 56 |
32 50 60 80 90 |
110 125 140 150 170 |
M30 M30 M30 M30 M30 |
8 10 12 14 18 |
3500 5000 7100 10000 16000 |
2700 2400 2150 1700 1500 |
12000 19000 31000 72000 120000 |
81.4 102 135 216 284 |
|
Концептуални дијаграми за грешку инсталације
| каталог | Грешке ексцентрицитета (мм) | Грешке угаоности (степени) | Грешке отвора{0}}краја осовине (мм) |
| ЕЛ90-125 | 0.10 | 0.17 | 士2.10 |
| ЕЛ140-180 | 0.20 | 0.17 | 士2.10 |
| ЕЛ200-250 | 士2.80 | ||
| ЕЛ280-315 | 0.30 | 0.17 | 士2.80 |
| ЕЛ355-710 | 士3.50 | ||
| ЕЛ711-800 | 士4.90 |
